智能型防雷监测模块

阅读次数:6089     发布时间:2020-07-17

一、产品说明

智能防雷监测模块包含了开关量,雷击次数,空开状态,环境温度的检测。一路开关量监测模块是否劣化;雷击次数为数码管显示,同时雷击次数可以通过485传输给后台;空开状态监测输出端火线跟零线之间的电压,如果是220V则判定空开是正常的,如果为0则判定空开是断开了。(空开4P要一体式的);环境温度监测当SPD温度到了一定的值的时候可以设置报警值。

二、产品特性

1、模块导轨式安装,配合电源防雷器使用安装方便

2220V供电

3、标准modbus协议

4可以连接到后台服务器,在网络范围内,电脑可远程监控任意一个采集终端。

三、性能参数

型号

BH-ZFC

适应电网系统

220/380供电

雷击次数

0-99次循环,后台可以记录下雷击时间

SPD遥信监测

温度监测

1

1

空开状态监测

1

通讯方式

RS485 无线

输入电源

220V

协议

Modbus

工作温度

 -20℃~+60℃

尺寸

90*36*66



 、工作原理

智能防雷监测模块和防雷器串联,实时监测防雷器的工作状态,并记录雷击次数,空开状态,以485信号方式传输给防雷采集模块,防雷采集模块接收485信号后以网络信号的方式传输到软件后台,客户的网线插入到防雷采集模块的网络端口接口即可。

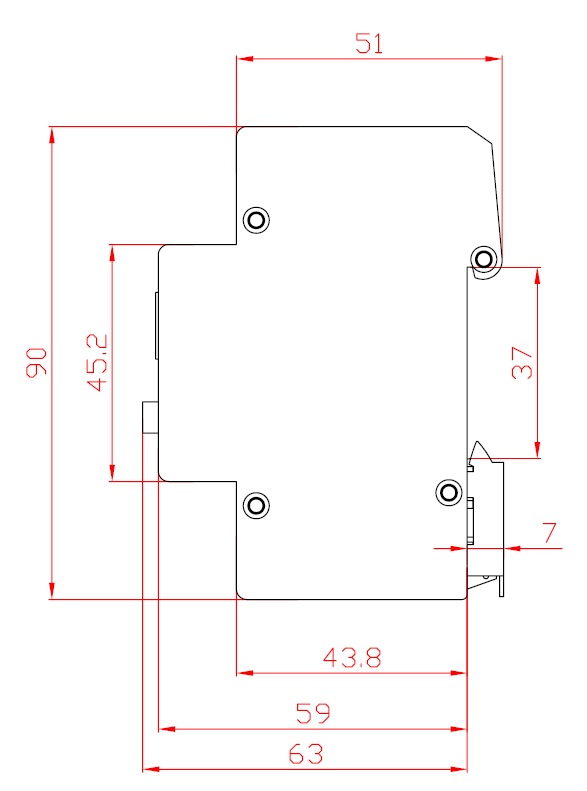

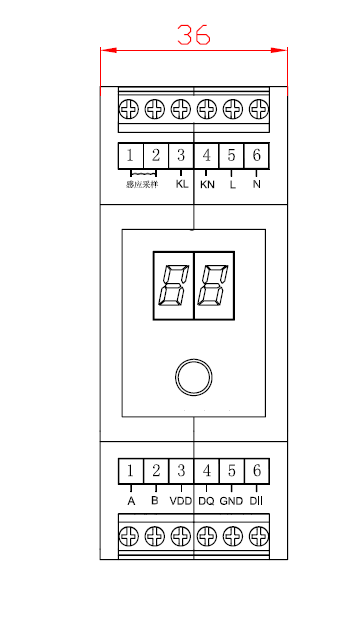

尺寸和连接示意图

20200717/5f1148f3a8bff.png20200717/5f1148f91c214.png



上排端子从左到右依次所代表的内容如下:

1-2感应采样:接雷电计数器线圈

3KL):接在空开输出端L线上

4KN):接在空开输出端N线上

5L):接在空开输入端L线上

6N):接在空开输入端N线上

下排端子从左到右依次所代表的内容如下:

1A):485信号

2B):485信号

3VDD):接传感器电源线

4DQ):接传感器信号线

5GDN):接传感器及防雷遥信的C

6D|1:接防雷遥信NC端

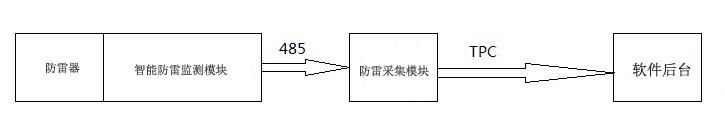

六、系统原理图
