所属分类：低压开关柜

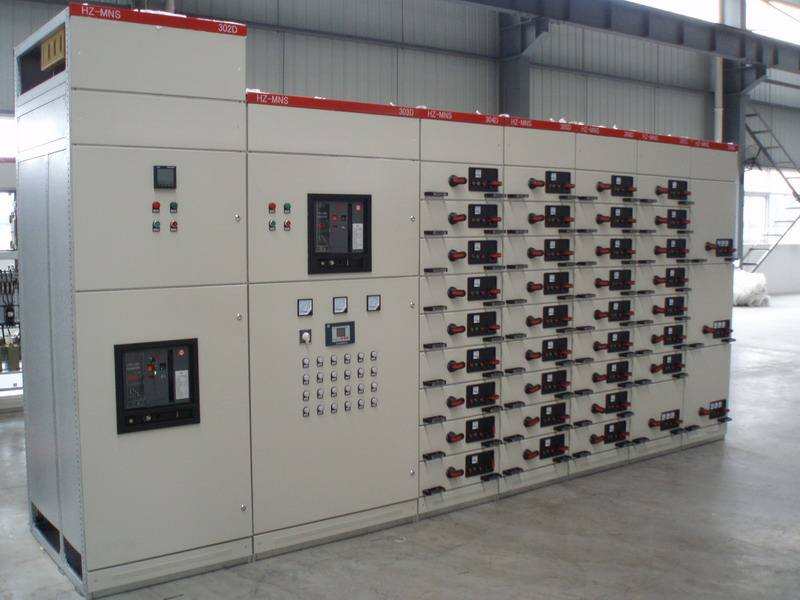

技术名词：GCS交流低压配电柜

额定电压：380V、400V、600V

GCS系列开关柜适用于发电厂、石油、化工厂、冶金、纺织、高层建筑等行业的配电系统。

      在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率50（60）Hz,额定工作电压380 (400、600)V，额定工作电流至4000A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

概述

GCS交流低压开关柜|低压开关柜价格|低压开关柜厂家|低压开关柜售后|低压开关柜批发

      适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。主要用于大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380(400)／(660)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

★GCS是一种模块化、多功能的低压配电柜，采用柜体具有高度的灵活性：可根据用户的需要或不同的使用场合安装多种型号及规格的元器件，各类型的馈电单元可以装在同一列柜和同一台柜中；

★GCS为全组装式结构，特殊的型材结构及连接方式，可满足苛刻工期及供电连续性的要求；

★GCS可以提供高水准的可靠性和安全性，人性化的设计，加强了对人身和设备的安全所需的保护。

结构说明

主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm的 9.2mm的安装孔，内部安装灵活方便；

水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装 置的主电路具备高短路强度能力的基本措施；

电缆隔室的设计可使电缆上下进出均十分方便；

  功能单元的抽屉层商模数为160mm，分为1/2单元、1单元、3/2单元、2单 元、3单元五个尺寸系列，单元回路额定电流400A及以下，抽屉改变仅在高 度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互 换性，抽屉单元设有机械联锁装置。

符合标准

低压成套开关设备和控制设备：GB7251.1-2005 IEC60439、GB7251.1

一般数据

应用场合：配电、电动机控制

执行标准：IEC60439、GB7251.1

环境温度：-5℃—40℃

环境相对温度40℃时不超过50%，在较低温度时，允许 有较高的相对湿度（如：20℃时为90%）

安装地点：室内

海拔高度：≤2000m

机械数据

进出线形式：电缆/母线槽（桥）

电缆进出：顶部/底部

接线形式：柜前/柜后

防护等级：IP30、IP40、IP54

功能单元隔离形式：全隔离或部分隔离

电气数据

额定绝缘电压：至1000V

额定工作电压：至660V

额定功率： 50/60Hz

额定冲击耐受电压：8KV

水平母线额定电流：4000A

过电压等级：Ⅲ

污染等级：3

额定电流：4000A

辅助电路额定电压：AC380、220V/DC220V

垂直母线额定电流：2000、1000A

垂直母线

额定短时耐受电流：50KA

额定峰值耐受电流：105KA

接地系统：TT，IT，TN-S，TN-C-S

最大进出线断路器：4000A

性能特点

结构紧凑，节省柜体体积

柜体能背靠背排列

配电回路布置经济

全部选用标准元件，方便工程设计人员设计

全系列标准化

柜体可按工作和环境的不同要求设计出相应的防护等级

在一个柜体中可自由组合成不同形式，如固定式和抽出式

具备防电弧设计

按要求柜体可满足抗地震、抗振荡和抗冲击的要求

设备更新改进方便

柜体最大程度地做到免维修

设备运行连续性和可靠性高

操作人员人身安全有保障
