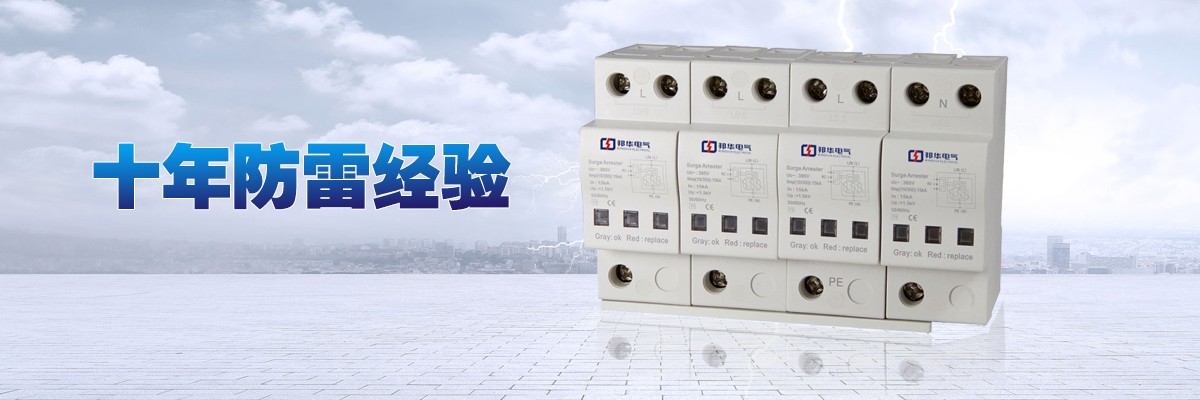

LGS-20/4P-385V浪涌保护器
阅读次数：1121 发布时间：2020-07-31
产品概述
LGC系列浪涌保护器，适用于交流50/60HZ，380V及以下的TN-S、TN-C-S、TT、IT等供电系统，可作为LPZ1、LPZ2与LPZ3区界面处的等电位连接，其设计依据符合IEC61643-1、GB18802.1，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置。当浪涌保护器因过流过热，击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示绿色（正常）、红色（故障），模块可在有工作电压情况下更换。
产品参数
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
