EI-C-5000智能照明疏散系统控制器

阅读次数:39     发布时间:2020-07-31



20200731/5f237784d889c.pngEI-C-5000应急照明控制器

产品概况: EI-C-5000型应急照明控制器是应急照明和疏散指示系统的控制管理中心,通过ARCNET/CAN/RS232接口与EI系列火灾报警控制器相连,接收火灾报警控制器发送的火警信息,根据智能算法能自动启动相应疏散范围内的消防应急灯具;当不连接火灾报警控制器,在火灾时根据应急疏散预案或者按照回路地址启动相应的消防应急灯具。可显示总平面布局图、报警平面图和系统构成图,具有信息显示、值班管理、疏散指示、编程、查询等功能,人机界面友好,操作直观方便。


性能特点

显示功能

1)可显示保护区域内的建筑总平面布局图、每个保护对象的建筑平面图、系统图。

2)在保护对象的建筑平面图上显示保护对象及主要部位的名称,通过菜单可查询应急照明集中电源的状态信息,并采用图标显示集中电源集中控制型消防应急灯具(标志灯具、照明灯具)、应急照明分配电装置(若已保存我公司的火灾报警系统的相关编程信息,也可切换显示火灾报警系统设备)

3)当有火警信息时能自动切换到相应报警区域的平面图,在平面图上指示该信息对应的物理位置及状态,在应急情况下能自动启动相应疏散范围内的消防应急灯具。有火警、故障等情况时,对应状态指示灯能自动点亮(或者闪烁显示)。

4)集中电源信息显示窗口:可选择显示相应序号的应急照明集中电源的状态信息,包括充电电压、充电电流、输入电压、输出电压、输出电流、电池组信息、应急照明集中电源的手动、自动、强制等状态信息。

5)灯具状态信息显示窗口:可实时显示已编程灯具的状态信息,包括灯具故障、灯具光源故障、灯具启动信息,并可通过“上翻”、“下翻”按钮查询灯具状态信息。应急照明集中电源状态、应急照明分配电装置状态、系统自检等信息可通过菜单查询。

6)在控制器主显示器和状态显示板上设有各故障指示灯,故障时有声光指示,故障声可手动消除,当有新故障时可再次启动,故障光指示保持至故障消失前。同时在状态显示板上有手动、自动、应急、电源状态指示。

网络通讯功能

1)应急照明控制器可通过ARCNET/CAN/RS232等方式与火灾报警控制器进行联网通信(当应急照明控制器需要接收火灾报警控制器的火警信息进行联动疏散时)。

2)可通过485总线与多台应急照明集中电源进行通信,可查询显示其状态信息,通信故障时有指示灯显示,通过与应急照明集中电源的通信实现和消防应急灯具的通信。

信息记录功能

1)具有火警、故障、复位操作、屏蔽等历史记录功能,记录包括时间、部位、类型等信息,记录容量可达20000条。

2)可记录值班及操作人员,消防应急灯具、应急照明集中电源、应急照明分配电装置动态信息,系统的进入和退出时间等,记录容量可达20000条。

3)可记录产品维护保养记录,记录容量可达5000条。

对于a)、b)类信息可自动记录,对于c)类信息采用人工输入方法记录。

信息查询功能

对存入数据库的信息:火警、故障、复位、消防应急灯具启动信息、应急照明集中电源应急信息、值班及操作人员、设备动态信息、系统进出时间、产品维护保养记录等都有查询功能。

编程功能

1)可在平面图上实现编程,将编程数据和坐标存入数据库,同时在平面图上放置应急照明分配电装置、消防应急灯具(标志灯具、照明灯具)图标。

2)可导入火灾报警控制器数据,6000G、6000M、N90、8000M等火灾报警控制器的编程信息都可识别。控制器数据导入后,系统根据层号选入对应的平面图,部件图标显示在对应平面图的左上角,用户可手动将图标拖动到期望的位置。如果部件需要改变所在平面图,可将部件选出当前平面图,切换到指定平面图后再选入,也可直接在新平面图中编程该部件,系统会自动删除之前信息。

数据库备份功能

将数据库文件备份到指定的地方。

系统复位功能

将应急照明控制器复位到初始状态(火灾报警控制器不复位)。

用户管理功能

完成操作人员的交接班,修改密码、添加删除操作人员和消防控制室管理信息录入。


主要技术指标

适用环境:温度0~40℃,相对湿度≤95%RH(不凝露)

交流输入电压:220V±1015%, 50Hz±1%

交流输入功率:≤100W

容量:≤15360编址点

响应时间:≤5S

通讯距离:1200m


相关产品:EI-C-8600应急照明控制器

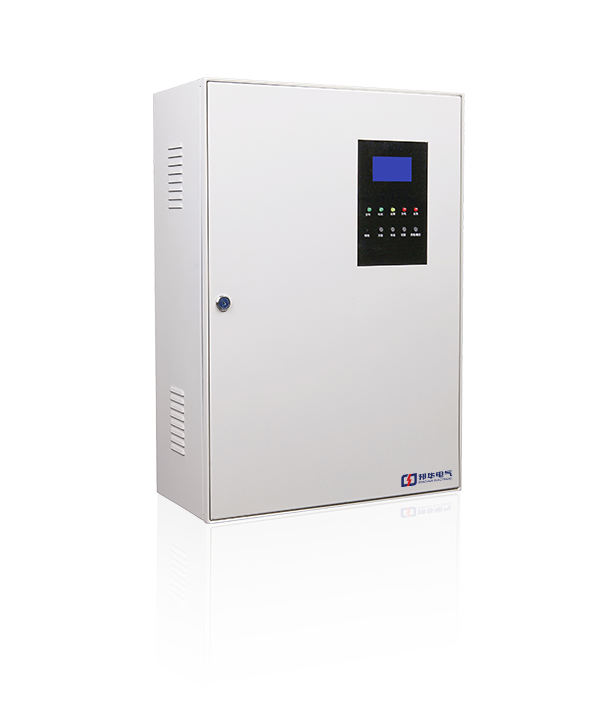

应急照明集中电源 20200731/5f2377c7b39b4.png

EI-D-0.4KVA-2应急照明集中电源 (消防应急灯具专用应急电源)

产品概况: 集中电源设有主电、充电、故障和应急状态指示灯,指示电源的工作状态。

集中电源设有模拟主电源供电故障的自复式试验按钮。

集中电源液晶显示主电电压、电池电压、输出电压、输出电流和集中电源的工作模式,并可通过钥匙对集中电源的工作模式进行设置。

集中电源可以手动、自动两种方式转入应急状态,且设有专业人员可操作的强制应急启动按钮,该按钮启动后,集中电源不受过放电保护的影响。

集中电源在空载、满载10%和超载20%条件下能够正常工作。

集中电源对电池(组)分段保护,每段电池额定电压为12V,且在电池充满电时,每段电池电压均大于额定电压。当任一段电池电压小于额定电压时,集中电源发出故障声、光信号并指示相应的部位。

控制器年检、月检功能保证了蓄电池周期性的充放电以及电源自身充、放电保护功能,最大限度延长蓄电池的使用寿命。


性能特点

集中电源设有主电、充电、故障和应急状态指示灯,指示电源的工作状态。

集中电源设有模拟主电源供电故障的自复式试验按钮。

集中电源液晶显示主电电压、电池电压、输出电压、输出电流和集中电源的工作模式,并可通过钥匙对集中电源的工作模式进行设置。

集中电源可以手动、自动两种方式转入应急状态,且设有专业人员可操作的强制应急启动按钮,该按钮启动后,集中电源不受过放电保护的影响。

集中电源在空载、满载10%和超载20%条件下能够正常工作。

集中电源对电池(组)分段保护,每段电池额定电压为12V,且在电池充满电时,每段电池电压均大于额定电压。当任一段电池电压小于额定电压时,集中电源发出故障声、光信号并指示相应的部位。

控制器年检、月检功能保证了蓄电池周期性的充放电以及电源自身充、放电保护功能,最大限度延长蓄电池的使用寿命。


主要技术指标

交流输入电压:220V±1015% 50Hz±1%

主电功耗:30W(空载)

额定输出电压:24.5±0.5V(主电状态)

满配回路数量:8回路(EI-D-0.4KVA-2)

/4回路(EI-D-0.2KVA-2)

输出功率: 400W (EI-D-0.4KVA-2)/200W(EI-D-0.2KVA-2)

应急转换时间:≤5s

应急工作时间:90min

485总线长度:≤1000米(屏蔽双绞线)

外壳防护等级:IP30


相关产品:EI-D-0.2KVA-2、EI-D-0.4KVA(主型)、EI-D-0.2KVA、EI-D-0.8KVA(主型)

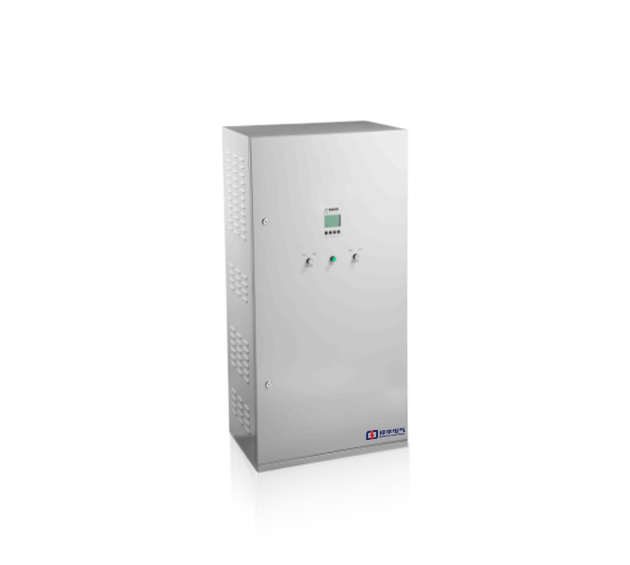

20200731/5f2377e1c3936.pngEI-FP-5210应急照明分配电装置

产品概况: EI-FP-5210型应急照明分配电装置作为应急照明集中电源的配电输出设备,能检测各个电源输出支路的状态,通过EIBUS与应急照明集中电源连接,接收来自应急照明控制器的命令并发送工作状态信息。


性能特点

本产品为户内型,采用壁挂式安装,方便现场调试维护。

单台5210型应急照明分配电装置最多可输出4个支路,任一支路故障不影响其他支路正常工作。


主要技术指标

额定输入电压:DC24V; 额定输出电压:DC24V;

额定功率:≤0.2kVA

输出回路数量:4路

应急灯:红色,应急状态时常亮;故障灯:黄色,输出故障时常亮;通信灯:绿色,巡检时闪亮

使用环境温度:-5°C ~ +55°C; 使用环境湿度:≤95%RH(无凝露)

外壳防护等级:IP30; 壳体材料:金属

安装孔距:200mm

执行标准:GB17945-2010《消防应急照明和疏散指示系统》


 相关产品:EI-FP-5200应急照明分配电装置


关键词:智能照明疏散系统
