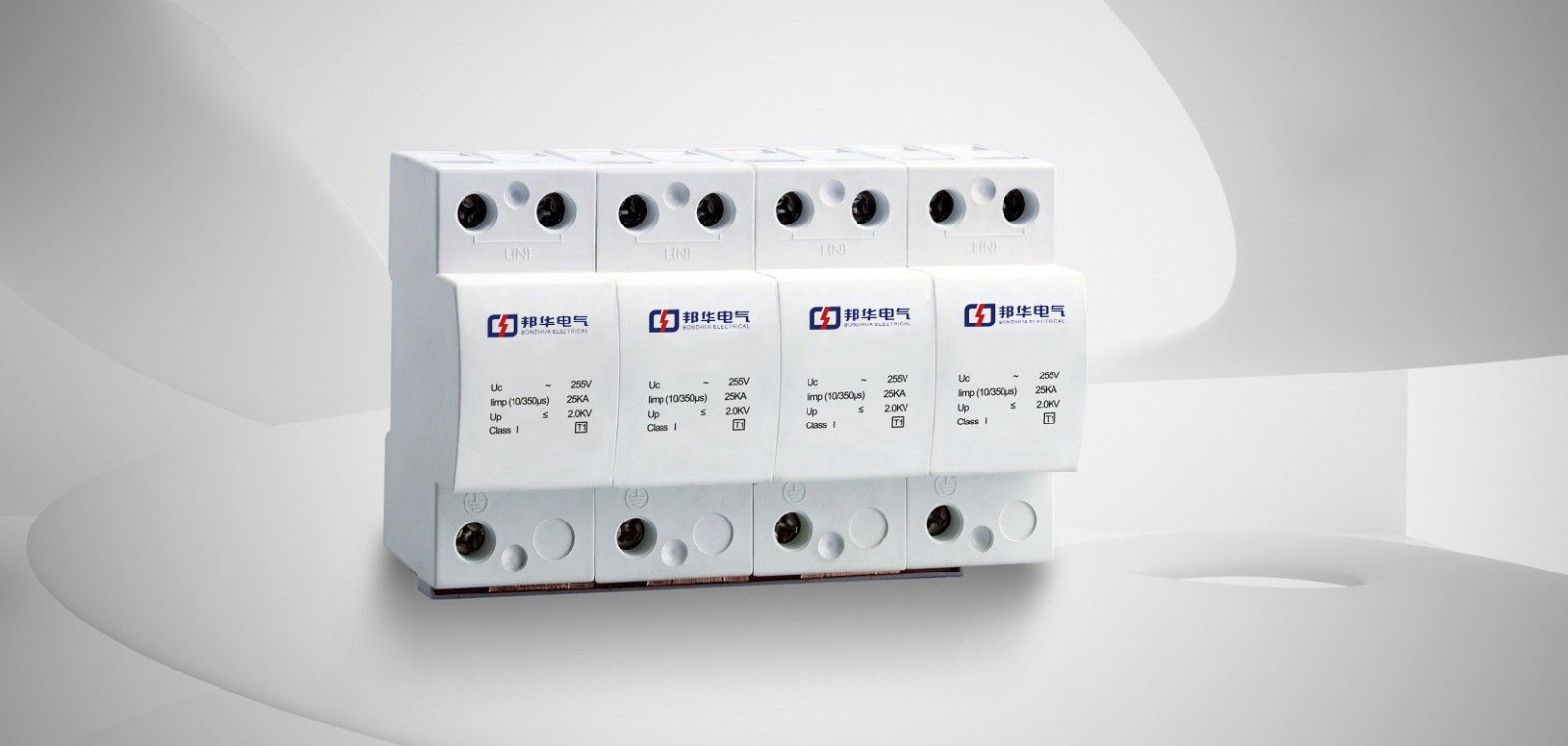

GNS1-C/4-420-20浪涌保护器

阅读次数:646     发布时间:2020-07-30


产品介绍

GNS1浪涌保护器(以下简称保护器),主要适用于交流50Hz(或60Hz),额定工作电压380V及以下的TN-S、TN-C、TN-C-S、 πT、 IT等的电气线路中,限制瞬态过电压幅值,吸 收、消耗或泄放浪涌电流能量。使用在过电压类别较高的场合,可使被保护的电器元件从一个 过电压类别转换到另-个较低的过电压类别。适宜于与其它模数化终端电器配套组成组合电器, 使其提高安装类别,扩大使用范围,或用于终端时,进一步降低过电压,以保护电视机、高保真音响等家用电器或计算机、微电脑等设备。

保护器适用于对家用及类似场所用电器在线路出现感应雷击过电压、操作过电压时起保护作用。


安装

保护器采用标准的35mm轨道安装;

保护器采用2.535mm'的铜质导线联接,其接线方法有两种;

从电流开关联线到保护器,再从保护器联线到负载端。

这种方法适用于负载电流100A以下的配电箱。使用导线截面应该按负载电流选用。从电源开关联线到负载端。这种方法适用于负载电流100A以上的配电箱。联接到保护器的导线截面不受负载电流的影响,但长度不得过500mm。

接地线就采用4mm'以上的双色导线,长度不得超过500mm。

为了防止浪涌保护器失效后影响电网正常运行,联于L线的保护器应该串接-个10-32A的熔断器。

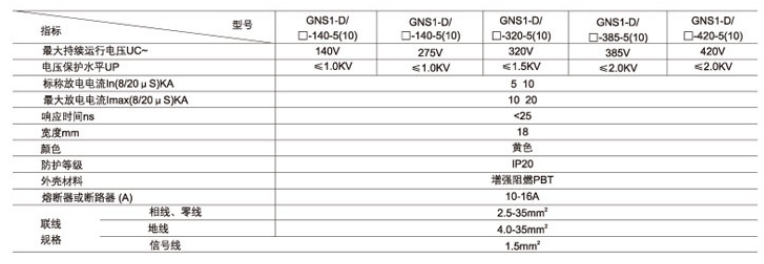

产品参数


相关型号

GNS1-D/140-5(10)

GNS1-D/320-5(10)

GNS1-D/385-5(10)

GNS1-D/420-5(10)

GNS1-C/140-15

GNS1-C/275-20

GNS1-C/320-20

GNS1-C/385-20
