实时控制智能照明模块 BEST-Z16

阅读次数:4821     发布时间:2021-07-16

20210716/60f0f95b4d4b3.jpg

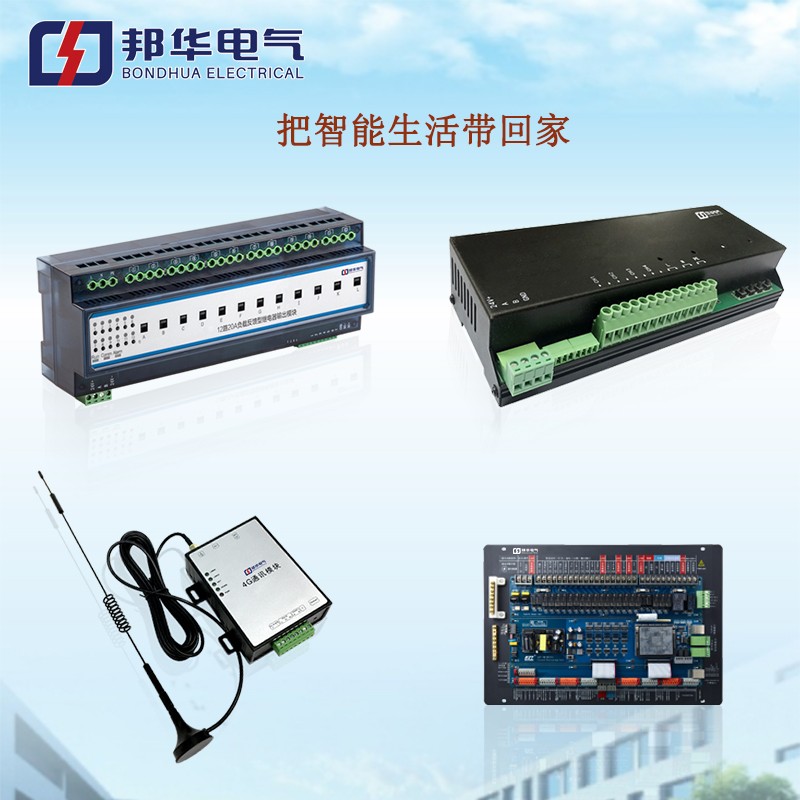

实时控制智能照明模块 BEST-Z16 概述

 BEST-Z16系列智能开关模块,通讯采用E- -BUS总线方式,自带场景控制部分,本身设有继电器开关手动控制,具有远程编程和管理功能。

智能照明控制模块是基于计算机技术、自动控制、网络通信、现场总线,嵌入式软件等多方面技术组成的分布式控制管理系统,来实现照明设备智能化集中管理和控制,具有定时控制、联动控制、场景模式、远程控制等功能,控制方式智能灵活、从而达到良好的节能效果、有效延长灯具的寿命、管理维护方便、改善工作环境和提高工作效率;为现代化智能照明行业提供科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量的一套完整信息化建设及智能控制的系统解决方案。


主要型号推荐

BEST-Z16/G、BEST-Z12/G、BEST-Z08/G、BEST-Z06/G、BEST-Z04/G、JCT·ZM04/16A、JCT·ZM06/16A、JCT·ZM08/16A、JCT·ZM12/16A、VCN-CNOE-420(C)、VCN-CNOE-820(C)、VCN-CNOE-1220 ( C )


20210716/60f0f9e9d86ce.jpg

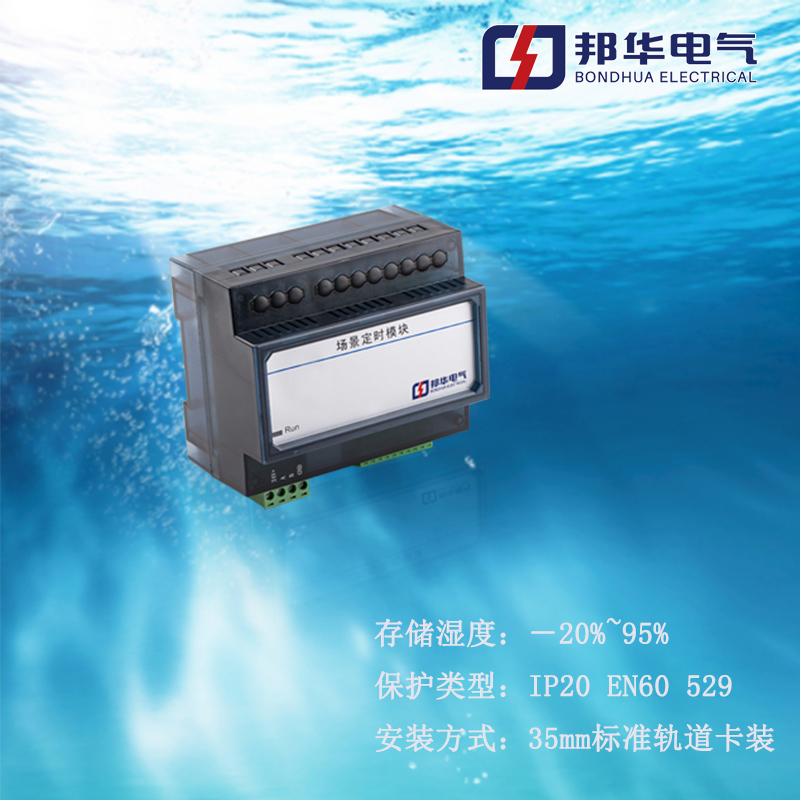

外观说明

①1至12共十二路继电器开关回路输出端。

②回路指示灯。12个指示灯分别与12个回路一一对应,指示灯红色为回路开,指示灯不亮为回路关。

③1至12共十二路继电器手动按键,每次按下后,继电器状态与当前状态相反。

④电源和异常指示灯,模块正常工作时,指示灯快闪,出现异常情况时,指示灯慢闪。

⑤DC+、DATA+、DATA-、DC-为E-BUS总线接线端E-BUS总线定义及与网线的对应关系为:

DC+ ( +12V)→棕、橙

DATA+ (信号+)→蓝、绿

DATA-(信号- )→蓝白、绿白

DC- (公共端)→棕白、橙白

具体参数可咨询本公司


实时控制智能照明模块 BEST-Z16 体积小,安全绝缘;

实时控制智能照明模块 BEST-Z16 寿命长,操作方便,欢迎来电咨询!
