CPM-RH20T 轨道交通型浪涌避雷器

阅读次数:616     发布时间:2020-09-22

「CPM-RH20T浪涌保护器」

本公司专业生产及销售CPM-RH20T系列浪涌保护器,CPM-RH20T电涌保护器具有残压低、通流容量大、响应速度快。CPM-RH20T过电压防雷器安装方便,维护简单,产品寿命长!

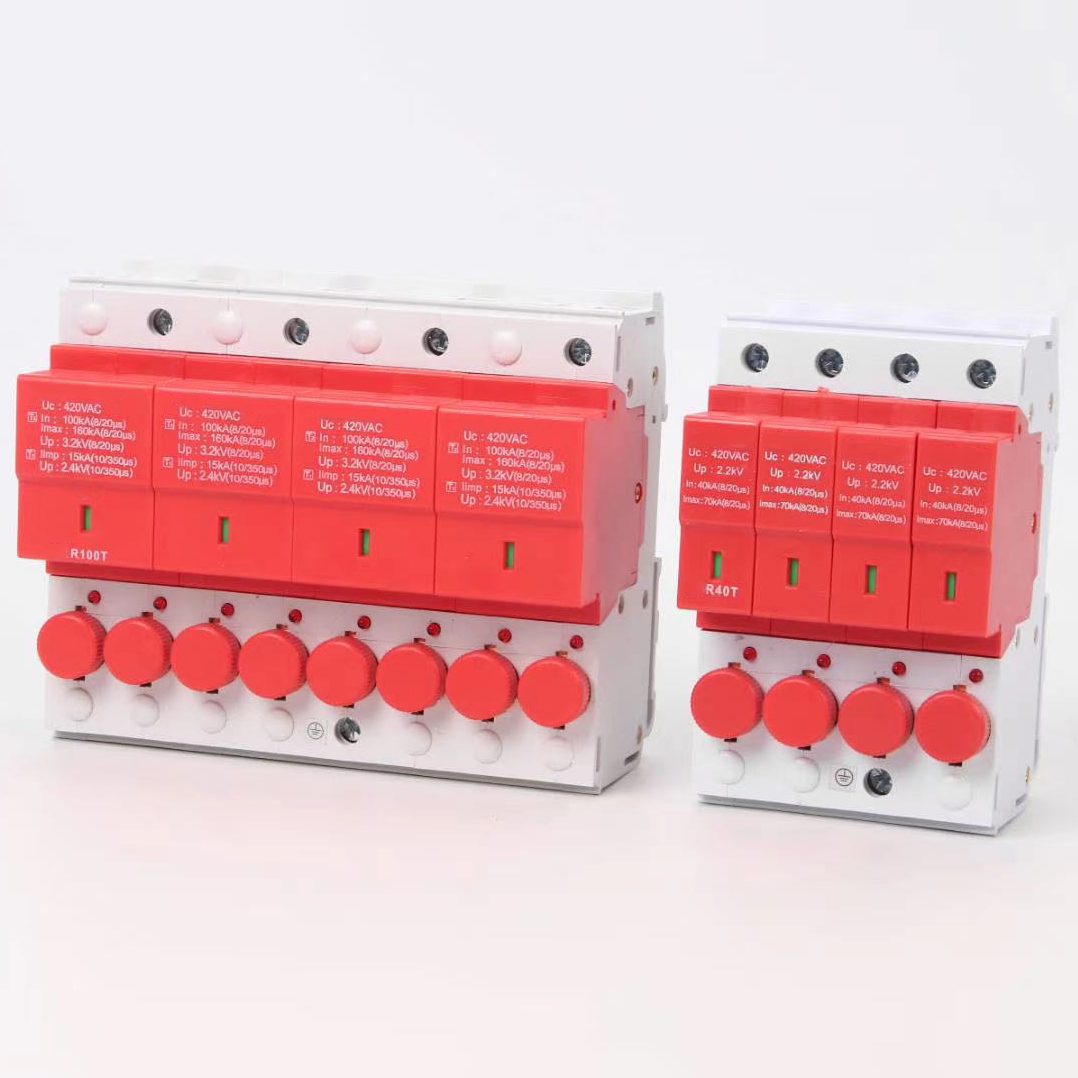

CPM-RH20T


产品描述

    本产品是专用于交流AC低压380V系统中,由感应雷电波或其他原因在系统中引起过压,过流,浪涌干扰对用电设备引起侵害的电涌保护SPD装置。CPM-R系列产品将SPD所必须的短路保护集成于SPD模块内,原需要选用熔断器+CPM的场合,改选CPM-R系列产品后,无须配置熔断器。

产品参数

产品型号

CPM-RH20T,另有CPM-RH20T(报警)型产品

产品介绍

●产品技术参数:

1.标称电压Un(AC)

380V

9.保护特性方式:

限压型

2.最大持续电压Uc(AC)

420V

10.端口方式:

压接端子

3.每路泄漏电流Ile

20μA

11.外壳材料:

阻燃PC塑料

4.导通电压Vlma(DC)

680V±10%

12.工作温度T

-40℃至+85

5.放电电流In(8/20μs)

20KA

13.外型尺寸:

72×118.5×72.8mm

6.最大放电电流Imax(8/20μs)

40KA

14.当用户需要时可加装电报警端子

7.保护水平Up100KA):

1.5KV

15.插入相线截面积S:

6S35mm²

8.响应时间ta

25ns

16.插入接地线截面积S

10S35mm²



CPM-R100T、CPM-R100S、CPM-R80T、CPM-R80S、CPM-R65T、CPM-R65S、CPM-R65T-660、CPM-R65S-660、CPM-R40T、CPM-R40S、CPM-R40TA、CPM-R40SA、CPM-R40T-660、CPM-R40S-660、CPM-R40TA-660、CPM-R40SA-660、CPM-R20T、CPM-R20S、CPM-R10T、CPM-R5D、CPM-R10D、CPM-R20D

防雷是一个系统工程,施工的时候要对整个情况做一个全面的考虑,防直击雷系统、感应雷系统必须前面,不能只是局部防雷,那样的话防雷效果很降低,对设备的人生安全不能起到最有效的保护!


 一、系统防护原则

应将信息系统及其运行环境作为一个整体进行考虑,防护应该针对整体进行,而不应该只考虑局部情况。

信息系统最大的杀手是感应雷,其保护措施可以分成电源线路的保护和信号线路的保护,二者相辅相成、缺一不可,只有在设备的供电线路、通信线路上都做好防雷保护才能更有效的保护设备不让感应雷侵入!

通信设备的防雷包括外部防雷系统和内部防雷系统两个部分,它们是一个有机的整体。外部防雷主要是指防直击雷,它由接闪器、引下线和接地装置组成。而内部防雷则包括防雷电感应、防反击、防雷电波侵入以及提供人身安全,它是指除了外部防雷系统外的所有附加措施。这些措施可能会减少雷电流在需要防雷的空间内所产生的电磁效应,防止雷电损坏机房内的电气设备或电子设备,这是外部防雷系统所无法保证的。


二、雷电防护的概率原则

雷电防护是概率防护,我们不可能提供100%的防护。

其一、雷电放电本身就有一定的随机性,雷电参数具有一定的统计性质,这就决定了建立在这些具有统计特性的雷电参数之上的所有防护措施不能提供100%的保护。如:直击雷防护-绕击特性;雷电流幅值、波形等都具有统计性质;

其二、防雷设备不能阻止雷闪的形成;

其三、防雷器件不能理想地消除所有干扰电压/电流。采取保护措施的根本目的在于保证由干扰引起的大部分能量不扩散到装置的易损部件以及工作人员。

最后,对于发生概率很小的高水平浪涌其防护的费用急剧上升。

三、电源系统的多级防护原则

多级防护主要用于电力系统,其原则是基于防雷区的划分原则而定的。

从0级保护区到最内层保护区,必须实行分级保护。对于电源系统,可将其分为I~IV级保护,从而将过电压降到设备能承受的水平。对于信息系统,则分为粗保护和精细保护。粗保护量级根据所属保护区的级别,而精细保护则要根据电子设备的敏感度来选择。


四、总结

系统防雷不能保证设备100%不被雷击坏;电力系统要进行多级防雷;

完整的防雷系统包括外部防雷和内部防雷,外部防雷指的是:接闪器、引下线、接地体,主要是用来防御直击雷。内部防雷包括:屏蔽、合理布线、安全距离、等电位连接、过电压保护等,主要是用来防雷电感应、地电位反击、雷电波入侵等!

公司有着十五年防雷经验!技术可靠,CPM-RH20T系列浪涌防雷器应用范围广,  产品精良,CPM-RH20T价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:CPM-RH20T系列浪涌保护器
