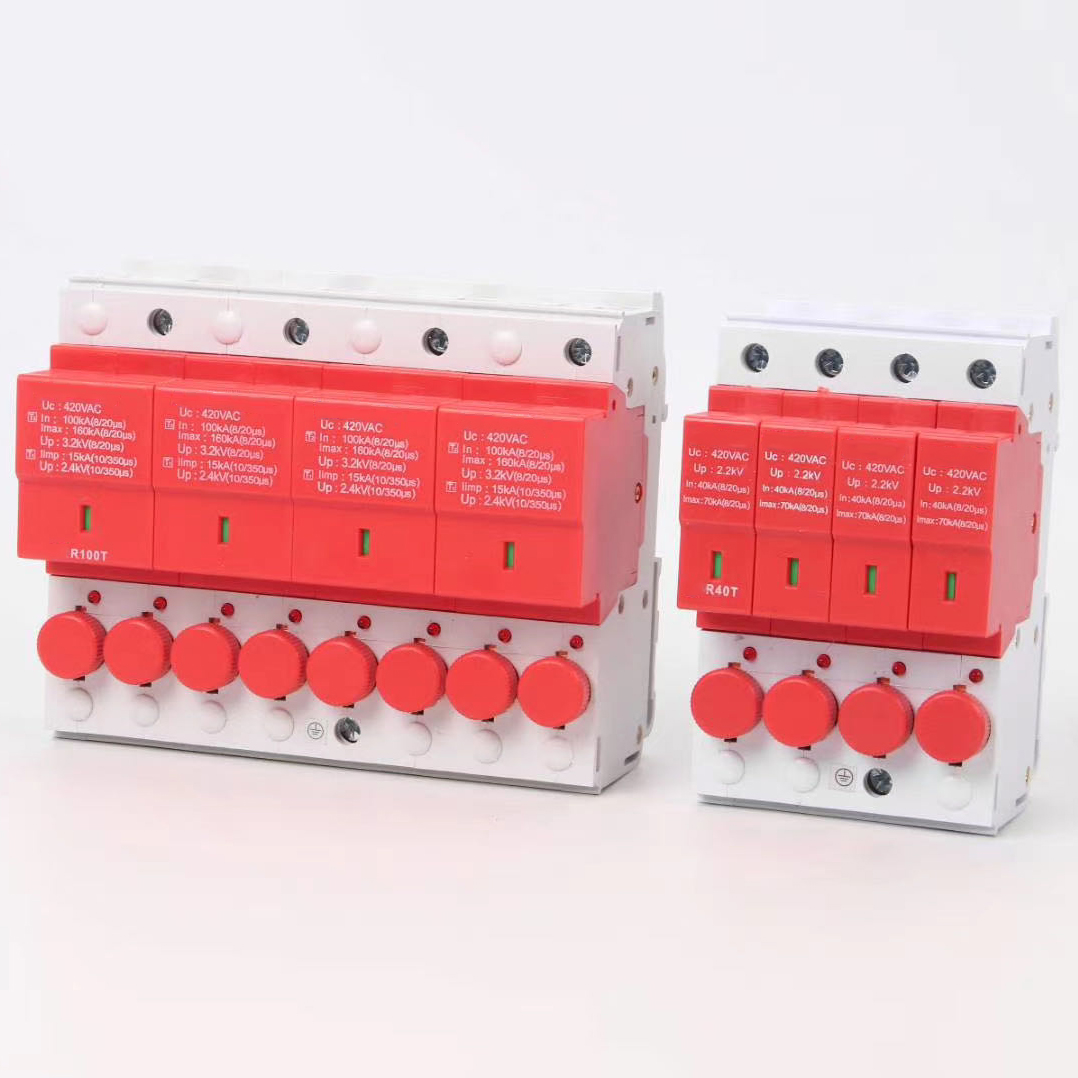

「LiD20浪涌保护器」
本公司专业生产及销售LiD20系列浪涌保护器,LiD20电涌保护器具有残压低、通流容量大、响应速度快。LiD20过电压防雷器安装方便,维护简单,产品寿命长!
型号:集成浪涌保护装置ISPU:LiD100 丨 LiD80 丨 LiD50 丨 LiD40 丨 LiD20
产品描述
新一代LiD20浪涌防护产品——集成浪涌防护装置(简称ISPU),提供一体化全面浪涌防护解决方案,实现了防雷产品的本质安全,引领防雷科技进入全新时代,真正做到了安全、有效、灵活、稳定。
集成浪涌防护装置(ISPU),ISPU产品能提供一体化全面浪涌防护解决方案,实现了本质安全,再次引领浪涌防护进入全新时代。
ISPU集成新型LiD20防雷芯片、热保护装置、失效保护装置、熔断器和可插拔的智能监控模块于一体,具有浪涌防护、全电流无盲区的工频电流保护和智能监控功能,实现全自动化生产。有效解决了普通浪涌保护器与后备保护装置难匹配,装置之间连接线路缠绕、残压高,产品无升级空间,产品一致性差、不稳定等问题。从而避免了起火的隐患,有效提高了防护效果和扩展性能,真正做到了安全、有效、灵活、稳定。
产品特点:
1、本质安全:全电流误动作盲区的失效保护,避免了产品因失效而起火的安全隐患,实现了产品使用的本质安全
2、智能检测:智能模块具有实时监控和通信组网功能,可将防雷模块使用寿命、雷击及故障信息等上传监控主机,提醒维护人员即使操作,确保浪涌防护的连续性和安全性。
3、防护效果好:集成化设计、残压低、浪涌防护功能强,使用寿命长。
4、操作安全:在安装及维护人员操作的部位做了周密的设计,使操作更方便、安全。
5、功能模块化:实现了浪涌防护的多功能模块化,可由用户选择是否加入智能监控系统,使用灵活,有扩展升级空间。
6、机器人全自动化生产,有序高效,精益求精。
技术参数:
标称放电电流 In(kA,8/20µs) | 20 | 塑料外壳热变形温度 | ≥240°C |
电压保护水平Up(kV) | 2.0 | 阻燃等级 | VO级 |
额定工作电压(AC V) | 380/220 | 预期雷电流下的残压Ures≤1.0 kV | |
最大持续运行电压Uc(AC V) | 420 | (预期雷电流IISPU=3Ka,含后备保护装置的测试值) | |
响应时间tA(ns) | 25 | 相线截面积S(mm2) | 2.5≤S≤35 |
熔断器分断能力(kA) | 50 | 地线截面积S(mm2) | 4≤S≤35 |
全电流无盲区的工频电流保护 |
一二三级浪涌保护器尺寸都有差别,不过目前防雷行业浪涌保护器基本都是导轨式安装,尺寸设计也都是尽量为客户节省空间,安装方便。
一级浪涌保护器尺寸:97 * 144 * 65mm
4P为例,单模块宽度为36mm,所以4P宽度是144mm
目前业内15,25kA一级浪涌保护器基本都i是这个尺寸。
二级浪涌保护器尺寸:91 * 72 * 66mm
4P为例,单模块宽度为18mm,所以4P宽度是72mm,如果3P的尺寸就是91 * 54* 66mm
这个尺寸主要是二级40kA,三级20kA的尺寸
浪涌保护器有很多种名称,也叫防雷器,避雷器,SPD,电涌保护器,还有叫过电压保护器等。其实大部分都是指的一种产品就是浪涌保护器。交流电源防雷器在业内更容易被人叫做浪涌保护器,尤其低压电气行业一般都叫浪涌保护器,在通信安防等行业又有很多人叫电源防雷器,但是浪涌保护器其实就是交流电源防雷器。它们都是指的一种产品,只是叫法不同而已。
公司有着十五年防雷经验!技术可靠,LiD20系列浪涌防雷器应用范围广, 产品精良,LiD20价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:LiD20系列浪涌保护器
