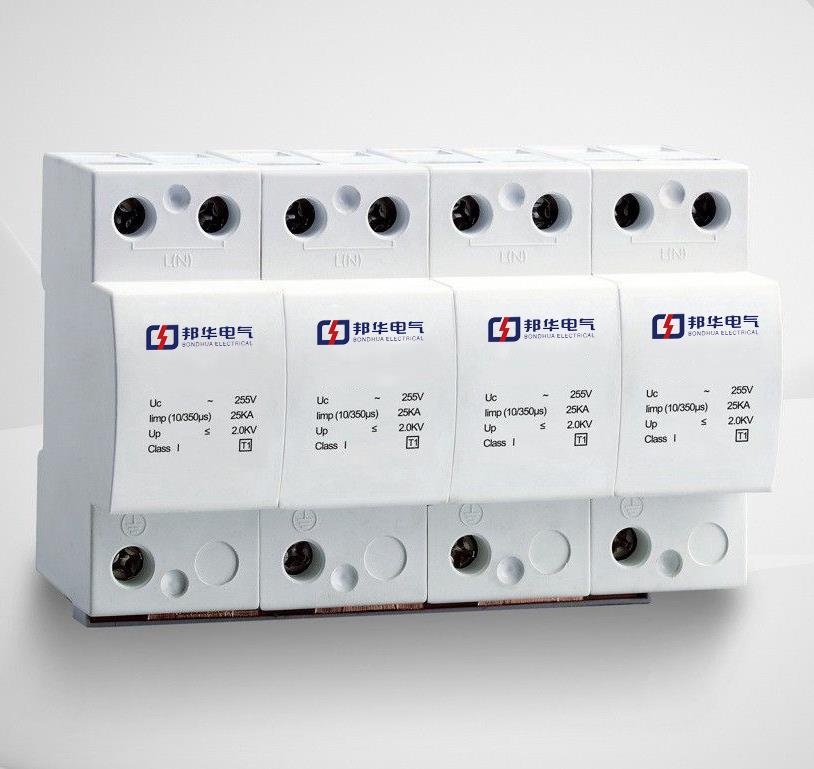

ZGGH20-275型 电源模块浪涌保护器
阅读次数：841 发布时间：2020-09-04
ZGGH20-275型电源模块浪涌保护器具有残压低、响应速度快、通流容量大，ZGGH20-275产品寿命长、 维护简单、安装方便！十五年防雷经验，技术可靠, 避雷器,应用范围广, ZGGH20-275价格合理，产品精良,性能优越!十年如一日,用心塑造安全!
ZGGH20-275型电源模块浪涌保护器
概述
ZGGH20-275型电源模块浪涌保护器由电源模块头和底座组成,用于交流系统L-N、L/N-PE的第二或三级保护，串联或者并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术指标
| 最大持续运行电压 Uc | 275 V AC |
| 标称放电电流 In（8/20 μs） | 10 kA |
| 最大放电电流 Imax（8/20 μs） | 20 kA |
| Ⅱ级电压保护水平 Up | L-N:1.5 kV;L/N-PE:1.8 kV |
| 复合波 Uoc | 20 kV |
| 限制电压（6kV 1.2/50μs、3kA 8/20μs） | L-N:1.1 kV; L/N-PE:1.1 kV |
| Ⅲ级电压保护水平 Up | L-N:1.5 kV; L/N-PE:1.5 kV |
| 额定负载电流 IL | 25 A |
| 保护模式 | L-N; L/N-PE |
| 外壳防护等级（IP代码） | IP 20 |
| 应用系统 | TN、TT |
| 安装形式 | 35 mm标准导轨 |

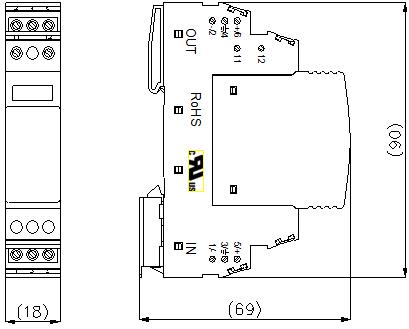

外型结构
执行标准
IEC 61643-1:2005 低压电涌保护器（SPD）第1部分：低压电力系统的电涌保护器性能要求和试验方法
UL 1449 Ed.3 浪涌保护器安全标准
AC220V电源防护方案
1、此电源方案满足IEC61000-4-5、GBT17626.5 等浪涌测试标准
2、在差模中，采用钳位性器件MOV，响应时间快，降低L和N线之间的浪涌电压
3、在共模防护中，采用MOV 和GDT 串联到PCB 地或者设备外壳，阻止MOV 的漏电流满足安规要求
4、此电源方案可通过1.2/50-8/20μS 组合波差模、共模6.0KV 浪涌测试
注:在有结缘等级耐压测试AC1500V 要求时，GDT 建议换成DC3500V电压
-DC48V基站电源防护方案
1.此方案后级采用反应时间很快，残压较低的MOV
2.前级采用通流量大，断续流能力强，残压低的贴片GDT1
3.中间用6μH~10μH电感L1，L2做退耦，驱动GDT1泄放大电流
4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
DC12V电源防护方案
1.此方案后级采用反应时间很快，残压较低的T VS
2.前级采用通流量大，体积小，无续流能力的贴片GDT
3.中间用电感L1，L2做退耦，驱动GDT泄放大电流
4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
5.此电源方案可通过1. 2/ 50-8/ 20μS组合波浪涌测试
AC24V电源防护方案
1.此方案后级采用反应时间很快，残压较低的T VS
2.前级采用通流量大，体积小，无续流能力的贴片GDT
3.中间用电感L1，L2做退耦，驱动GDT泄放大电流
4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
5.此电源方案可通过1. 2/ 50-8/ 20μS组合波浪涌测试
