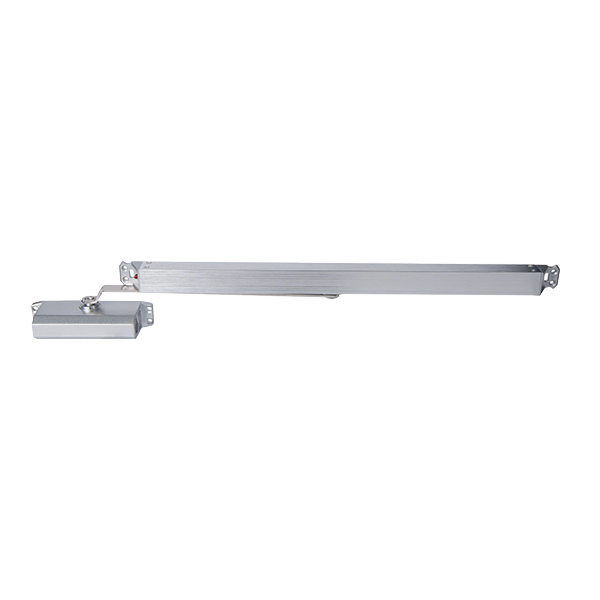

电动闭门器由电动闭门器主体和导向槽组成。主体安装于门框导向槽安装于门扇。电动闭门器主要由外壳、弹簧、棘轮、电磁铁、转臂、导轨等组成，结构比较复杂，零部件超过60多种，如果连杆、拨片等刚性无法保证，刚容易变形或卡阻甚至散架。

产品特点

1.内置监控模块，无需针对系统外配输入输出模块。

2.错搭保护，防止现场总线错接AC220V+20%造成产品损坏。

3.闭门模式可设，可设置为延时关门或立即关门模式。

4.掉电关门功能，总线或电源掉电自动关门。

5.手动关门功能，设置手动关门按键。

6.铝合金外壳，外形美观。

7.开门角度可调，手拉门0～150°，手推门0～120°。

技术特性

安装方法

1.安装在钢质门上需预埋加强钢板，木质门上可直接安装。拉门面（背火面）安装、推门面（迎火面）安装详见图3和图4，特殊安装需联系厂家。拉门面左右判定：人站门外，左手拉门为拉门面左开，否则为右开。推门面左右判定：人站门里，左手推门为推门面左开，否则为右开。

2.安装前需切断回路电源，并确保接线准确无误。

3.安装前需进行绝缘测试，总线间及总线对地绝缘电阻应大于20M，严禁安装后进行绝缘测试。

4.安装好后，调节滑槽内的定位器的位置可设定门的开门角度，具体方法见附录。

5.安装好后，调节闭门开关的位置，将门关闭到位后，将开关移到滑块的上方，用螺丝刀把开关上的螺丝拧紧在滑槽上。

布线要求

1.通讯总线宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线。

2.电源线宜选用BV-2×1.0mm2或1.5mm2耐火线；穿金属管或阻燃管敷设。

注意事项

1.闭门器按门重、门宽、左右及推拉方式的不同进行选型及安装。

2.闭门器开门检测时间1s后自锁，手动闭门信号需保持1s以上，保证不卡门。

3.闭门器中有感磁器件，不应安装在有强磁场作用的地方。
