系统概述
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，能够高精度测量三相电网系统中常用的电量参数：三相电流、电压、电流、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有/无功功率、分相功率因数、有功电能、无功电能，并带有通讯接口，可实现本地或远程的开关信号检测和控制功能。采用标准的RS485 MODBUS-RTU通讯心意，实现LED/LCD现场显示和远程RS485数字通讯。
系统特点
■ 测量：三相电流、电压、总有功功率、总无功功率、功率因数、总视在功率、频率、分相有/无功功率、分相功率因数、有功电能、无功电能
■ 显示：LED数码管显示或STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示，可视度高
■ 通讯：1路RS485通讯，MODBUS-RTU协议
■ 输出：2路电能脉冲输出
■ 扩展：可直接从电压、电流互感器输入信号，现场可编辑设置输入参数变比
订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。
型号：****多功能电力仪表
输入：AC 380V/220V、AC 5A
电力网络：三相四线
通讯接口：RS485/MODBUS-RTU
技术参数：
性能 | 参数 | ||
输 入 测 量 显 示 | 网络 | 三相三线、三相四线 | |
电压 | 额定值 | AC380V/220V（其他规格，订货时请说明） | |
过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
功耗 | ＜1VA（每相） | ||
阻抗 | ＞500KΩ | ||
精度 | RMS测量，精度等级0.5级 | ||
电流 | 额定值 | AC5A（其他规格，订货时请说明） | |
过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
功耗 | ＜0.4VA（每相） | ||
阻抗 | 过载：1.2倍 瞬时：10倍/10S | ||
精度 | ＞500KΩ | ||
频率 | 分辨率 | 0.01HZ | |
测量范围 | 45~65HZ | ||
功率 | 精度 | 有功精度1.0级，无功精度1.5级 | |
电能 | 精度 | 四象限计量，有功精度1.0级，无功精度1.5级 | |
电源 | 工作范围 | AC/DC85~270V | |
功耗 | ≤5VA | ||
输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
脉冲输出 | 2路电能脉冲输出，脉冲常熟；5000imp/kwh | ||
环境 | 工作环境 | -10℃~+55℃ | |
储存环境 | -20℃~+75℃ | ||
安全 | 耐压绝缘强度 | 电源、电压输入回路＞2KV | |
电流回路 | ＞2.5KV | ||
电能测量范围 | 有功无功电镀测量范围0~99999999Mwh超过此数值电度从0开始计数 | ||

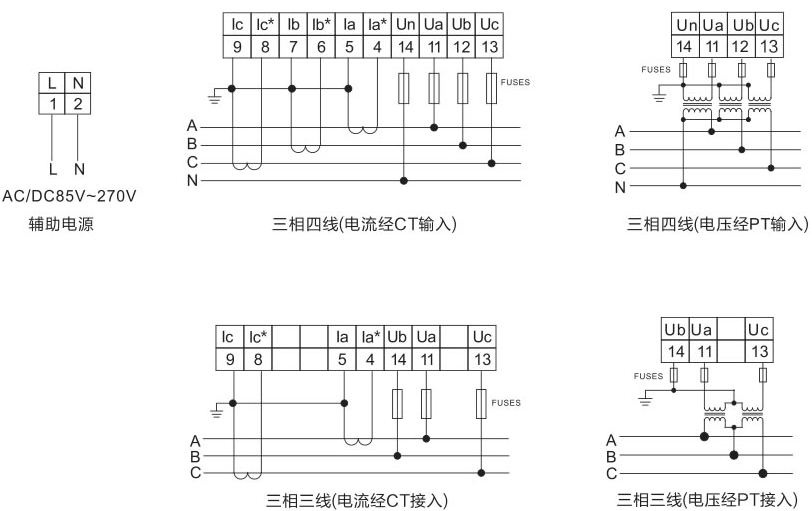

接线图：
